1. 概述

本說明書適用于頻率50赫茲交流電力系統提高功率因數用的并聯電容器及裝置。

低壓并聯電容器：由芯子、外殼、出線瓷套等幾部分構成，箱壁兩側焊有供安裝用的吊攀，一側吊攀裝有接地螺栓。電容器的芯子由若干個元件和絕緣件組成。為適應各種電壓，芯子由若干小元件并聯后串聯而成。電容器內部裝有放電電阻。外殼由薄鋼板成型焊接而成。利用外殼的可撓進行油量補償。單相容量100千乏以上的電容器每個元件串有內熔絲。

低壓并聯電容器裝置：主要由低壓并聯電容器、接地開關、放電線圈、氧化鋅避雷器、支柱瓷瓶、聯接母線、支架和圍欄等組成。有兩種結構形式：一種為柜式結構， 1000千乏以下可增設無功自動控制器，實現自動投切，成套化程度高，結構緊湊，用于戶內；一種為框架式結構，成本底，電磁閉鎖由用戶配備，可用于戶外。

2. 用途

用來改善工頻電力系統的功率因數，減少線路損耗，提高供電電壓質量。

3. 型號

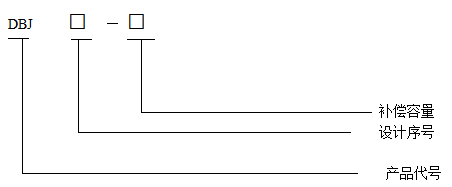

3.1. 低壓并聯電容器型號符號的含義

4. 技術數據

4.1. 低壓并聯電容器技術參數

4.1.1. 額定電壓：380V  660V

4.1.2. 補償容量：按照配電容量的30%計算或根據用戶的實際需求；

4.1.3. 結構形式：GGD  PGL  GCS  GCK  MNS等標準柜體任選，與低壓配電柜并盤安  裝，也可按用戶實際需求設計制作。

4.1.4. 保護功能：過壓 、 欠壓 、缺相  、欠流等功能，選用功能有諧波超限、零序超限；

4.1.5. 防護等級：IP20~30（由所選配電柜型確定）；

4.1.6. 殘留電壓：施加電壓斷電3分鐘后，降到50V以下。

4.1.7. 執行標準：

GB/T12747-1991《自愈式低壓并聯電容器》

GB/T 14048.1-2000《低壓成套開關設備和控制設備》

JB/T7113-1993《低壓并聯電容器裝置》

4.2.  過負載

4.2.1. 電容器可在下表的電壓水平下運行。

4.2.2. 操作過電壓

4.2.3. 投入運行之前電容器上的剩余電壓應不超過額定電壓的10%。用不重?fù)舸嗦菲鱽砬泻想娙萜鹘M通常會產生第一個峰值不超過2倍施加電壓（方均根值），持續時間不大于1/2周波的過渡過電壓。在這些條件下，電容器每年可切合1000次（相應的過渡過電流峰值可達100I_N。）

4.2.4. 在切合電容器更為頻繁的場合，過電壓的幅值和持續時間以及過渡過電流均應限制到較低的水平。其限值應協商確定并在合同中寫明。

4.2.5. ******允許電流

電容器單元應適于在電流方均根值為1.3倍該單元在額定正弦電壓和額定頻率下產生的電流下連續運行，過渡過程除外。由于實際電容******可達1.1C_N,故******電流可達1.43I_N。

5. 使用條件

5.1. 戶內安裝使用 ，也可在采用一定防護措施的情況下用于戶外。

5.2. 安裝地點海拔高度不超過1000m，超過1000m時應在合同中注明。

5.3. 溫度類別：-40/A，-25/B。

5.4. 周圍不含有對金屬有嚴重腐蝕的氣體或蒸汽。

5.5. 無強烈機械震動。

5.6. 無爆炸易燃危險品。

6. 運輸、儲存

6.1. 電容器必須裝在包裝箱內才能運輸。

6.2. 搬運時電容器應處于直立位置，即套管向上，嚴禁提拿套管進行搬運。

6.3. 電容器要直立存放，存放區應無直接熱源，應無腐蝕性氣體。

7. 驗收

7.1. 驗證銘牌是否與合同相符，外觀是否完整，是否滲油。

7.2. 在有條件時，推薦進行下列試驗：

7.2.1 用相對誤差不大于2﹪的測量方法測量電容，應與銘牌相符。

7.2.2 極對殼工頻耐壓試驗時，施加電壓為0.75×42kV或更低，時間1min。

7.3. 驗收時發現疑問，請與本公司銷售部聯系。

8. 安裝

8.1. 戶內使用時應通風良好。戶外安裝時，應盡量使電容器的小面朝太陽直射時間較長的方向。

8.2. 電容器可安裝在構架上，分層布置不宜超過三層，每層不應超過兩排。為保證通風良好，每層電容器間距不應小于50mm。排距不應小于25mm。電容器底部距地面戶內產品不應小于200mm，戶外產品不應小于300mm，裝置頂部至層頂凈距不應小于1000mm。

8.3. 每相有兩臺以上電容器并聯時，電容器各相電容應盡量搭配平衡，三相容差應不超過1﹪。

8.4. 電容器的電氣連接必須使用軟連接，連接應采用兩個扳手（最好采用力矩扳手）上下卡緊的辦法進行，旋緊扭矩應不大于40N.M。電容器的布置應使銘牌向外，以便于工作人員檢查。

8.5. 電容器安裝在絕緣支架上時，外殼電位必須固定，外殼接地時，接地部位應保持良好接觸。

9. 保護

9.1. 電容器如帶有內熔絲，隨時可把擊穿的元件甩開，保證整體繼續安全運行。繼電保護整定值，按完好單元的過電壓水平不超過1.15計算。

9.2. 電容器組應有內部故障、過流、過壓、失壓等保護。

10. 接通和斷電

10.1. 電容器組在接通前用兆歐表檢查放電回路。

10.2. 接通及斷開電容器組時，必須考慮以下幾點：

10.2.1. 當匯流排上的電壓超出5.2.1條規定的******允許數值時，禁止將電容器組接入網路。

10.2.2. 電容器組自網路斷開后1分鐘內不得重新接入，但自動接入情況除外。

10.2.3. 在接通和斷開電容器時，要選用不能產生危險過電壓的開關，并且開關的額定電流不應低于1.3倍電容器組的額定電流。

11.  電容器的放電

11.1. 電容器組每次從網路斷開后，其放電應自動進行。

11.2. 為了保護電容器組，自動放電裝置應經常與電容器直接并聯（中間無斷路器，閘刀開關等）。具有非專用放電裝置的電容器組（例如：對于低壓電容器組用的電壓互感器），以及與電動機直接連接的電容器組，不需另外裝設放電裝置。

11.3. 在接觸自網路斷開的電容器的導電部分前，即使電容器已經自動放電，必須短接電容器的出線端，進行單獨放電。

12.   維護與保養

12.1. 值班人員應做好電容器室的設備運行情況記錄。

12.2. 對運行的電容器組的外觀檢查建議每天都要進行。如發現箱殼鼓脹應停止使用，以免發生故障擴大。

12.3. 定期清掃電容器套管表面，電容器外殼及安裝支架。

12.4. 對電容器電容和熔斷器的檢查，按相關設備預防性規程檢驗。

12.5. 由于繼電器動作而使電容器組的開關跳開，此時在未找到跳開的原因之前，不得重新合上開關。

12.6. 戶外運行的電容器，應定期補漆。

13. 修理

13.1. 在運行或運輸過程中電容器滲漏時，可以采用錫焊密封的方法修理。

13.2. 電容器發生電容量變化超過6%，或?qū)Φ囟搪饭收蠒r(shí)，應重新更換。
